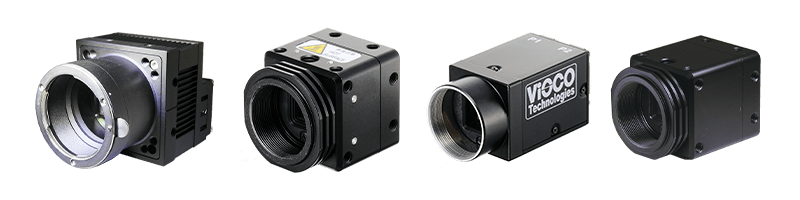

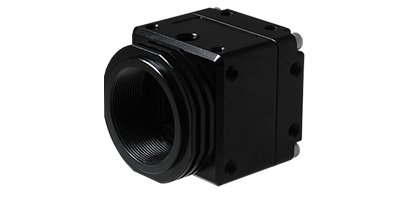

ヴィスコの外観検査装置で使用する専用カメラ、VT Digitalです。即時応答性にすぐれたカメラインターフェースを採用し、ケーブル一本で電源供給も可能。高速取込に対応した「High Speed」カメラもラインナップしています。検査対象の大きさ、微細な検査、照明を切り替える複数検査、画像を連結しての検査など、必要に応じて最適なカメラを選択できます。
対象機種
VTV-9000ST VTV-9000miniR VTV-9000mini
高速モード対応機種
VTV-9000ST 高速モード対応2カメラ仕様・4カメラ仕様
VTV-9000miniR
＞【特許取得済】斜めからでもピントが合う超深度カメラを詳しく見る
＞見えないものを可視化する近赤外線カメラを詳しく見る
＞【無料ダウンロード】カメラ・レンズ・照明の選び方
| 型番 | 画素数 （pixel） |
画像転送速度 | 外形寸法 (W) x (H) x (D) |
||
|---|---|---|---|---|---|
| 通常モード | 高速モード | ||||
 |
VTC-R650M00-VI | 9344x7000 | - | 111ms (9fps) |
55x55x45mm |
 |
VTC-R650C00-VI |
※横にスクロールできます。
|
VTC-R250M00-VI | 5120x5120 | - | 46ms (22fps) |
55x55x45mm |
|
VTC-R250C00-VI | ||||
|
VTC-25MCM00-NV | 40ms (25fps) |
68x68x80mm |
※横にスクロールできます。
|
VTC-R120M00-SE | 4080x3000 | 67ms (15fps) |
19ms (54fps) |
35x35x40.7mm |
|
VTC-R120C00-SE | ||||
|
VTC-12MWM00-VI | 4096x3072 | 91ms (11fps) |
24ms (42fps) |
55x55x30mm |
|
VTC-12MWC00-VI |
※横にスクロールできます。
|
VTC-R090M00-SE | 4080x2160 | 50ms (20fps) |
14ms (74fps) |
35x35x40.7mm |
|
VTC-R090C00-SE |
※横にスクロールできます。
|
VTC-R050M00-SE | 2448x2048 | 29ms (35fps) |
7.6ms (132fps) |
35x35x40.7mm |
|
VTC-R050C00-SE | ||||
|
VTC-D050M0A-SE | 2448x2048 | 29ms (35fps) |
- | 35x35x40.7mm |
|
VTC-D050C0A-SE |
※横にスクロールできます。
|
VTC-400PM00-VI | 2048x2048 | 26ms (38fps) |
6.7ms (150fps) |
29x29x55mm |
※横にスクロールできます。
|
VTC-D030M00-SE | 2048×1536 | 19ms (52fps) |
- | 35x35x40.7mm |
|
VTC-D030C00-SE | ||||
|
VTC-R030T00-JC | - | 18ms (55fps) |
44x44x74mm | |
|
VTC-R030M00-SE | 2048×1536 | 19ms (52fps) |
5.2ms (193fps) |
35x35x40.7mm |
|
VTC-R030C00-SE |
※横にスクロールできます。
|
VTC-200PM00-VI | 2048x1088 | 14ms (70fps) |
3.6ms (280fps) |
29x29x55mm |
|
VTC-200PC00-VI |
※横にスクロールできます。
|
VTC-D016M0A-SE | 1440x1080 | 6.4ms (156fps) |
- | 28x28x40mm |
|
VTC-D016C0A-SE | ||||
|
VTC-R016T00-JC | - | 7.9ms (126fps) |
44x44x74mm |
※横にスクロールできます。
 |
VTC-D013R00-AD | 1248x1024 | 7.8ms (129fps) |
- | 58x58x90mm |
※横にスクロールできます。
全てのカメラがパーシャルに対応しています。
外形寸法にコネクタは含まれていません。
| 製品名 | 型番 | コネクタ （カメラ側－筐体側） |
形状 |
|---|---|---|---|
| 1m ロボット仕様 | VTCC-3SSRN001H | SDR-SDR | ストレート |
| 3m ロボット仕様 | VTCC-3SSRN003H | ||
| 5m ロボット仕様 | VTCC-3SSRN005H | ||
| 3m ロボット仕様 L型 | VTCC-3SSRU003H | SDR-SDR | L型 UP |
| 5m ロボット仕様 L型 | VTCC-3SSRU005H | ||
| 3m ロボット仕様 L型 | VTCC-3SSRD003H | SDR-SDR | L型 DOWN |
| 5m ロボット仕様 L型 | VTCC-3SSRD005H | ||
| 3m ロボット仕様 L型 | VTCC-3SSRR003H | SDR-SDR | L型 RIGHT |
| 3m ロボット仕様 L型 | VTCC-3SSRL003H | SDR-SDR | L型 LEFT |
| 3m ロボット仕様 | VTCC-3MSRN003H | MDR-SDR | ストレート |
| 5m ロボット仕様 | VTCC-3MSRN005H | ||
| 高速カメラ用2m ロボット仕様 | VTCC-4SSRN102H | SDR-SDR | ストレート |
| 高速カメラ用3m ロボット仕様 | VTCC-4SSRN103H | SDR-SDR | ストレート |
| 高速カメラ用3m ロボット仕様 | VTCC-4MSRN003H | MDR-SDR | ストレート |
※横にスクロールできます。
