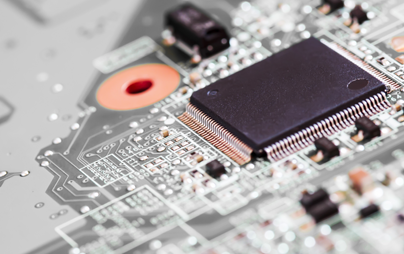

電子部品
電子部品の特殊な形状に合わせた
検査ツールを数多く開発

電子部品業界で高い評価を得ているアプリケーションと、
ヴィスコの光学技術で難易度の高い検査を可能にします。

電子部品の代表事例

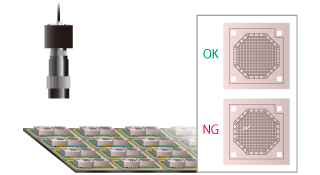

MEMSの汚れ・傷・異物検査

MEMSの汚れ・傷・異物検査

複雑多形状なので検査精度も下がり、
検査時間も掛かってしまう

ヴィスコの技術ノウハウを詰め込んだ光学系なら、
高精度な検査を実現。

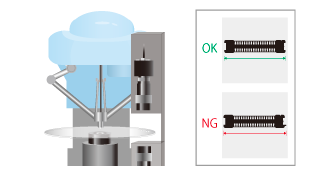

精密部品の寸法検査

精密部品の寸法検査

繰り返し精度が悪い

ヴィスコなら実機を想定した検査方式を提案。
繰り返し精度の向上に貢献。

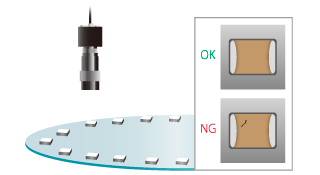

チップ部品の傷・異物・汚れ検査

チップ部品の傷・異物・汚れ検査

高速・高難易度の外観検査が求められ、
実現が困難

ヴィスコなら最適な光学系を選定し、
高精度な検査を実現。

お客様の声

この難しい検査(高解像度、高精度)は、ヴィスコでしかできない
VTV-9000なら簡単に設定でき、複雑になりやすい検査も少ないツールで完結できる。画像立上に費やす時間と工数が断然少なくなった。素晴らしい!
積算画像でキャリブレーションできるので、検査精度が安定する多数個取りの変更も素早く対応できる

こんな検査ができます

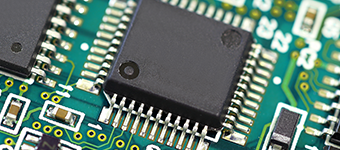

リード検査

リード部分をモデル登録し、サーチで各リードを検出します。
その後、各リードの先端位置を検出し、リード間のピッチ、各リード先端のばらつき、リード根元からのリード長などの検査ができます。

検査対象箇所

コプラナリティ検査

基準線を決めて、リードがその公差内にあるかどうか検査します。
真横から撮像して、浮きがないか検査します。

モールドの検査

モールド表面の文字の検査、傷の検査を行います。

こちらに掲載されていない実例も多数ございます。
検査の可否など、弊社製品に関するご質問がございましたら「新規導入のご相談」からお気軽にご相談ください。

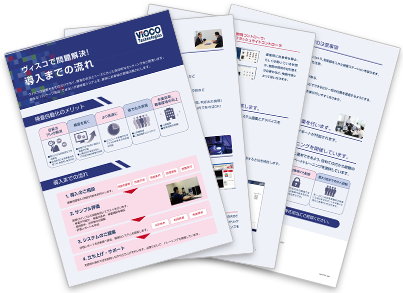

画像処理検査装置導入までの流れ
