กล้องที่มีระยะชัดลึกสูงสามารถจับภาพได้ทุกพื้นผิวแม้ถ่ายจากมุมเอียง!

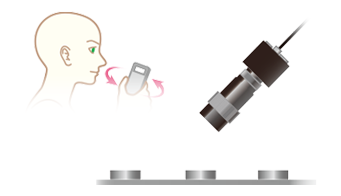

กล้อง Super Focusing จะมีระยะชัดลึกสูงในระดับเดียวกับการตรวจสอบด้วยสายตา

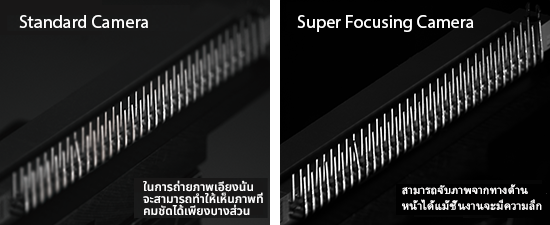

เมื่อถ่ายภาพเอียงด้วยกล้องธรรมดาจะทำให้ภาพมีความชัดลึกเพียงบางส่วน ซึ่งอาจไม่เหมาะกับการตรวจสอบที่ต้องใช้ความชัดลึกทั้งชิ้นงาน
Super Focusing แล้วสามารถช่วยแก้ไขปัญหาเหล่านี้ได้
ไม่เพียงแค่ความแม่นยำในการตรวจสอบเท่านั้น แต่ยังช่วยลดต้นทุนในการตรวจสอบได้อีกด้วย

Target models
VTV-9000ST　VTV-9000miniR　VTV-9000mini

3 คุณสมบัติที่ช่วยเพิ่มมูลค่าและประสิทธิภาพจากการตรวจสอบด้วย Super Focusing Camera จากบริษัทViSCO เท่านั้น

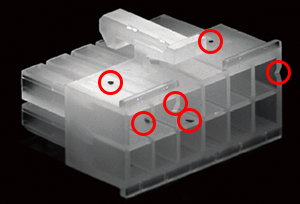

1. มองเห็นข้อบกพร่อง อาทิ รอยขีดข่วน, รอยยุบ ฯลฯ ได้ชัดเจนมากขึ้น

จากการถ่ายภาพในมุมเอียงทำให้สามารถมองเห็นรอยขีดข่วนหรือรอยยุบที่มองเห็นได้ยากหากถ่ายภาพจากด้านบนโดยตรง

การเพิ่มเงาสะท้อนด้วยไฟในมุมต่างๆ
ช่วยให้เห็นความแตกต่าง
ที่ชัดเจนได้มากยิ่งขึ้น

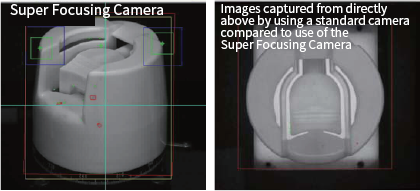

Super Focusing Camera

การถ่ายภาพจากด้านบนด้วยกล้องปกติ

2. สามารถตรวจสอบส่วนที่มองไม่เห็นได้มากกว่าการถ่ายภาพจากด้านบนโดยตรง

บางครั้งการตรวจสอบด้วยกล้องด้านบนไม่สามารถตรวจจับ defect ที่มีความซับซ้อนได้ แต่การใช้กล้องมุมเอียงนั้นสามารถช่วยให้เห็น defect ในจุดที่เราต้องการตรวจสอบได้

(การตรวจสอบขั้วของงาน Press)

(การตรวจสอบเศษที่แตกออกของงานขึ้นรูปพลาสติก)

3. สามารถตรวจสอบรูปทรงของภาพพร้อมกัน 3 ด้าน

ไม่จำเป็นต้องใช้กล้องหรือไฟ ในทุกด้านที่ต้องการตรวจสอบ เพราะเทคโนโลยีของเราสามารถถ่ายรูปได้พร้อมกัน ถึง 3 ด้านในครั้งเดียว การใช้ระบบนี้จะช่วยให้เวลาในการตรวจสอบรวดเร็วขึ้น อีกทั้งยังลดต้นทุนได้อีกด้วย

ด้วยประสิทธิภาพของกล้อง Super Focusing นั้นสามารถตรวจจับ defect ที่เกิดขึ้นในรูของชิ้นงานได้

ภาพจากด้านบน

ภาพจากด้านข้าง

ภาพจากด้านหน้า

รายละเอียดของการตรวจสอบรูปทรง

ช่วยให้การออกแบบอุปกรณ์มีความเรียบง่ายและเพิ่มความอิสระมากขึ้นในการติดตั้ง

สามารถตรวจสอบทั้งรูปทรงโดยปราศจากจุดบอดได้โดยการหมุนชิ้นงาน !!

สามารถตรวจสอบทั้งรูปทรงโดยปราศจากจุดบอดได้โดยการหมุนชิ้นงาน !!

กล้องที่มีระยะชัดลึกสูงสามารถตรวจสอบได้มากมายดังต่อไปนี้

• การตรวจสอบรูปทรงของงานฉีดขึ้นรูปพลาสติกทั้ง 3 ด้านพร้อมกัน
• การรวจสอบ TP และการตรวจสอบความกว้างของขั้วเสียบแบบกด
• การตรวจสอบช่องว่างของส่วนเชื่อมกับอุปกรณ์เชื่อมต่อ
• การตรวจจับปลาย Pin ของอุปกรณ์เชื่อมต่อ
• การตรวจสอบรอยขีดข่วนตรงผิวด้านในของงานฉีดขึ้นรูปที่มีขนาดใหญ่
• การตรวจสอบงานฉีดขึ้นรูปที่เป็นส่วนหนึ่งของ Lead frame
• การปรับตำแหน่งของหุ่นยนต์

Corner inspection on short shot

BGA/LGA flatness inspection

Hardware Specifications

12MP Monochrome

	Model number	Load resolution （pixel）	Image transfer speed		External dimensions (W) x (H) x (D)
			Standard mode	High-speed mode
	VTC-R120M0 S-Series	4080 x 3000	67ms (15fps)／ 77ms*1 (13 fps)	19ms (54fps)	35 x 35 x 40.7 mm 1.4x1.4x1.6inch

※You can scroll to the side.

*¹Up to 4 cameras when connected to a VTV-9000mini.

※You can scroll to the side.

5MP Monochrome/Color

	Model Number	Load Resolution （Pixel）	Image Transfer Speed		External Dimensions (W) x (H) x (D)
			Standard Mode	High-Speed Mode
	VTC-D050M0 S-Series	2448 x 2048	29ms (35fps)／ 30ms*1 (33fps)	-	35 x 35 x 40.7 mm 1.4x1.4x1.6inch
	VTC-D050C0 S-Series
	VTC-R050M0 S-Series	2448 x 2048	29ms (35fps)／ 30ms*1 (33fps)	7.6ms (132fps)	35 x 35 x 40.7 mm 1.4x1.4x1.6inch
	VTC-R050C0 S-Series

※You can scroll to the side.

*¹Up to 4 cameras when connected to a VTV-9000mini.
