화상의 일부와 템플릿의 상관관계(유사도)를 계산하여 그 유사성을 척도로 한 검색 방법입니다. 유사성을 측적함으로써 템플릿과 가까운 특징을 갖는 화상의 특징위치를 특정할 수 있기 때문에 위치 검출에 사용할 수 있습니다.

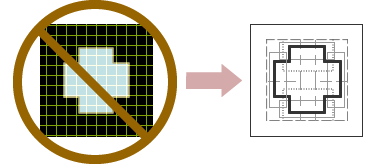

정규화 상관 검색처럼 픽셀 화상을 기초로 한 상관값을 구하는 수법이 아니라 화상에서 특징(기하학 형태 정보)를 추출하여 위치를 특정합니다.

예를 들어, 다음과 같은 경우는 정규화 상관 보다도 기하학 형태에서의 검색이 더욱 효과적입니다.

• 대상물의 윤곽 형태는 같아도 윤곽 내의 상태가 다르다(농담이 다르거나 패턴 자체가 정확하지 않을 경우)
• 일부 결손이 존재
• 대상물 크기가 다르다
• 대상물이 비뚤어짐

기하학 형태의 정보만 있기에 원래 상태와 비교할때 데이터 사용이 보다 쉬워졌습니다.

기하학 형태 패턴 매칭의 결과로서 X,Y좌표,득점(상관계수가 아님)등이 출력됩니다. 일반적으로 반복 위치 정밀도는 정규화 상관 검색보다 높다고 알려져 있습니다.

ViSCO 오리지널 기하학 형태 매칭 GradFinder^®

GradFinder^®ViSCO 오리지널 알고리즘으로 고속 및 고정밀 화상 검사를 실현하는 기하학 패턴 매칭입니다.

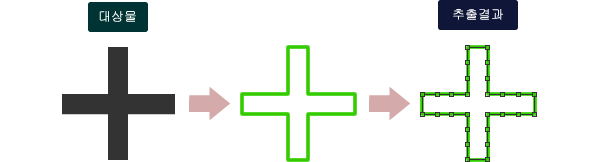

위치지정 도구에 탑재된 패턴 매칭 기능으로 화상에서 기하학 특징(엣지 등)을 추출 후 그중 가장 합당한 위치를 선택하는 방식을 이용하였습니다.

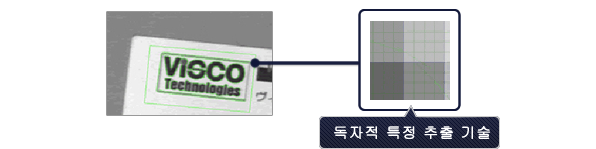

독자적인 특징 추출 기술과 흐릿함/노이즈의 영향을 낮추는 매칭 수법을 채택하여 다양한 조명 조건이나 변동량도 고려함으로써, 제품에 대한 안정성과 신뢰성이 향상되었습니다.

기하학 형태
패턴 매칭의 응용

■로봇 등 가이던스로서의 위치 지정
■검사나 계측의 전처리로서의 위치 지정

기하학 형태 패턴 매칭의 응용 범위는 정규화 상관 검색의 용도와 같으나, 변화에도 대응 가능하기에 응용 범위가 더욱 광범위해졌습니다.
