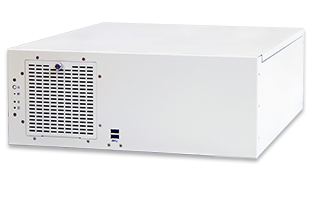

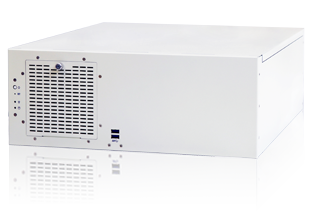

성능과 확장성을 자랑하는 주력 모델

VTV-9000ST는 고속 처리, 메모리, 확장성, 접속 카메라수 등을 자랑하는 모델입니다. 고속 카메라를 접속 가능합니다.

〈모델 라인업〉
4카메라 사양,8카메라 사양,
고속모드 대응 2카메라 사양,4카메라 사양.

*ViSCO의 오리지널 디지털 카메라 VT Digital 카메라를 접속합니다.

하드웨어 사양

모델	V9KSDPQ8- 4M*	V9KSDPQ8- 8M*	V9KSDPT8- 2M*	V9KSDPT8- 4M*
카메라 모드	통상 (화소수가 다른 카메라 혼재 가능)		고속 (표준/고속 카메라,화소수가 다른 카메라 혼재 가능)
최대 접속 카메라수	4대	8대	2대	4대
도면	416(W) x 420(D) x 160(H) mm
무게	11kg
소비전력	700W이하

※가로로 스크롤 할 수 있습니다.

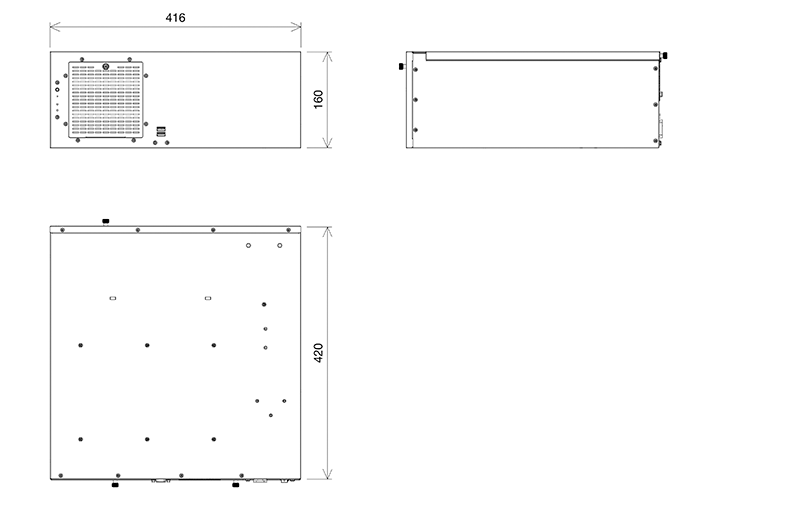

도면

VT Digital카메라

6500만 화소 흑백/ 컬러

모델	화소수 （pixel）	화상 전송 속도		외형사이즈 (W) x (H) x (D)
모델	화소수 （pixel）	표준모드	고속모드	외형사이즈 (W) x (H) x (D)
VTC-R650M00-VI	9344x7000	-	111ms (9fps)	55x55x45mm
VTC-R650C00-VI	9344x7000	-	111ms (9fps)	55x55x45mm

※가로로 스크롤 할 수 있습니다.

2500만 화소 흑백/ 컬러

모델	화소수 （pixel）	화상 전송 속도		외형사이즈 (W) x (H) x (D)
모델	화소수 （pixel）	표준모드	고속모드	외형사이즈 (W) x (H) x (D)
VTC-R250M00-VI	5120x5120	-	46ms (22fps)	55x55x45mm
VTC-R250C00-VI			46ms (22fps)	55x55x45mm
VTC-25MCM00-NV			40ms (25fps)	68x68x80mm

※가로로 스크롤 할 수 있습니다.

1200만 화소 흑백/ 컬러

모델	화소수 （pixel）	화상 전송 속도		외형사이즈 (W) x (H) x (D)
모델	화소수 （pixel）	표준모드	고속모드	외형사이즈 (W) x (H) x (D)
VTC-R120M00-SE	4080x3000	67ms (15fps)	19ms (54fps)	35x35x40.7mm
VTC-R120C00-SE	4080x3000	67ms (15fps)	19ms (54fps)	35x35x40.7mm
VTC-12MWM00-VI	4096x3072	91ms (11fps)	24ms (42fps)	55x55x30mm
VTC-12MWC00-VI	4096x3072	91ms (11fps)	24ms (42fps)	55x55x30mm

※가로로 스크롤 할 수 있습니다.

900만 화소 흑백/ 컬러

모델	화소수 （pixel）	화상 전송 속도		외형사이즈 (W) x (H) x (D)
모델	화소수 （pixel）	표준모드	고속모드	외형사이즈 (W) x (H) x (D)
VTC-R090M00-SE	4080x2160	50ms (20fps)	14ms (74fps)	35x35x40.7mm
VTC-R090C00-SE	4080x2160	50ms (20fps)	14ms (74fps)	35x35x40.7mm

※가로로 스크롤 할 수 있습니다.

500만 화소 흑백/ 컬러

모델	화소수 （pixel）	화상 전송 속도		외형사이즈 (W) x (H) x (D)
모델	화소수 （pixel）	표준모드	고속모드	외형사이즈 (W) x (H) x (D)
VTC-R050M00-SE	2448x2048	29ms (35fps)	7.6ms (132fps)	35x35x40.7mm
VTC-R050C00-SE	2448x2048	29ms (35fps)	7.6ms (132fps)	35x35x40.7mm
VTC-D050M0A-SE	2448x2048	29ms (35fps)	-	35x35x40.7mm
VTC-D050C0A-SE	2448x2048	29ms (35fps)	-	35x35x40.7mm

※가로로 스크롤 할 수 있습니다.

400만 화소 흑백

	모델	화소수 （pixel）	화상 전송 속도		외형사이즈 (W) x (H) x (D)
	모델	화소수 （pixel）	표준모드	고속모드	외형사이즈 (W) x (H) x (D)
	VTC-400PM00-VI	2048x2048	26ms (38fps)	6.7ms (150fps)	29x29x55mm

※가로로 스크롤 할 수 있습니다.

300만 화소 흑백/ 컬러

모델	화소수 （pixel）	화상 전송 속도		외형사이즈 (W) x (H) x (D)
모델	화소수 （pixel）	표준모드	고속모드	외형사이즈 (W) x (H) x (D)
VTC-D030M00-SE	2048×1536	19ms (52fps)	-	35x35x40.7mm
VTC-D030C00-SE		19ms (52fps)	-	35x35x40.7mm
VTC-R030T00-JC		-	18ms (55fps)	44x44x74mm
VTC-R030M00-SE	2048×1536	19ms (52fps)	5.2ms (193fps)	35x35x40.7mm
VTC-R030C00-SE	2048×1536	19ms (52fps)	5.2ms (193fps)	35x35x40.7mm

※가로로 스크롤 할 수 있습니다.

200만 화소 흑백/ 컬러

모델	화소수 （pixel）	화상 전송 속도		외형사이즈 (W) x (H) x (D)
모델	화소수 （pixel）	표준모드	고속모드	외형사이즈 (W) x (H) x (D)
VTC-200PM00-VI	2048x1088	14ms (70fps)	3.6ms (280fps)	29x29x55mm
VTC-200PC00-VI	2048x1088	14ms (70fps)	3.6ms (280fps)	29x29x55mm

※가로로 스크롤 할 수 있습니다.

160만 화소 흑백/ 컬러

모델	화소수 （pixel）	화상 전송 속도		외형사이즈 (W) x (H) x (D)
모델	화소수 （pixel）	표준모드	고속모드	외형사이즈 (W) x (H) x (D)
VTC-D016M0A-SE	1440x1080	6.4ms (156fps)	-	28x28x40mm
VTC-D016C0A-SE		6.4ms (156fps)	-	28x28x40mm
VTC-R016T00-JC		-	7.9ms (126fps)	44x44x74mm

130만 화소 IR

	모델	화소수 （pixel）	화상 전송 속도		외형사이즈 (W) x (H) x (D)
	모델	화소수 （pixel）	표준모드	고속모드	외형사이즈 (W) x (H) x (D)
	VTC-D013R00-AD	1248x1024	7.8ms (129fps)	-	58x58x90mm

※가로로 스크롤 할 수 있습니다.

모든 카메라가 부분적으로 대응하고 있습니다.
VT Digital 카메라는 ViSCO의 오리지널 디지털 카메라 입니다.
외형사이즈에 커넥터는 포함되지 않습니다.

VT Digital카메라 케이블

제품명	모델	커넥터 형태 (카메라-케이스)	형태
3m 로봇 사양	VTCC-3SSRN003H	SDR-SDR	직선형
3m 로봇 사양	VTCC-3MSRN003H	MDR-SDR	직선형
5m 로봇 사양	VTCC-3SSRN005H	SDR-SDR	직선형
5m 로봇 사양	VTCC-3MSRN005H	MDR-SDR	직선형
3m 로봇 사양L형	VTCC-3SSRU003H	SDR-SDR	L형 UP
5m 로봇 사양L형	VTCC-3SSRU005H	SDR-SDR	L형 UP
3m 로봇 사양L형	VTCC-3SSRD003H	SDR-SDR	L형 DOWN
5m 로봇 사양L형	VTCC-3SSRD005H	SDR-SDR	L형 DOWN
고속 카메라용 3m 로봇 사양	VTCC-4SSRN103H	SDR-SDR	직선형
고속 카메라용 3m 로봇 사양	VTCC-4MSRN003H	MDR-SDR	직선형

※가로로 스크롤 할 수 있습니다.

시스템 구성

외부 기기와 접속 (V9KSDPQ8-4M,V9KSDPQ8-8M)

VT Digital 카메라・카메라 케이블

카메라 제품 형번	카메라 제품 사양	카메라 케이블 제품 형번	카메라 케이블仕様
VTC-R120M00-SE	1200만 화소 흑백	VTCC-3SSRN001H VTCC-3SSRN003H VTCC-3SSRN005H VTCC-3SSRU003H VTCC-3SSRU005H VTCC-3SSRD003H VTCC-3SSRD005H VTCC-3SSRR003H VTCC-3SSRR005H VTCC-3SSRL003H VTCC-3SSRL005H	스트레이트 1m 스트레이트 3m 스트레이트 5m L형 UP 3m L형 UP 5m L형 DOWN 3m L형 DOWN 5m L형 RIGHT 3m L형 RIGHT 5m L형 LEFT 3m L형 LEFT 5m
VTC-R120C00-SE	1200만 화소 컬러
VTC-12MWM00-VI	1200만 화소 흑백、M42 P1 마운트
VTC-12MWC00-VI	1200만 화소 컬러、M42 P1 마운트
VTC-R120M0 S-Series	1200만 화소 흑백 초심도
VTC-R090M00-SE	900만 화소 흑백
VTC-R090C00-SE	900만 화소 컬러
VTC-R050M00-SE	500만 화소 흑백
VTC-R050C00-SE	500만 화소 컬러
VTC-R050M0 S-Series	500만 화소 흑백 초심도
VTC-R050C0 S-Series	500만 화소 컬러 초심도
VTC-D050M0A-SE	500만 화소 흑백
VTC-D050C0A-SE	500만 화소 컬러
VTC-D050M0 S-Series	500만 화소 흑백 초심도
VTC-D050C0 S-Series	500만 화소 컬러 초심도
VTC-400PM00-VI	400만 화소 흑백
VTC-R030M00-SE	300만 화소 흑백
VTC-R030C00-SE	300만 화소 컬러
VTC-D030M00-SE	300만 화소 흑백
VTC-D030C00-SE	300만 화소 컬러
VTC-200PM00-VI	200만 화소 흑백
VTC-200PC00-VI	200만 화소 컬러
VTC-D016M0A-SE	160만 화소 흑백
VTC-D016C0A-SE	160만 화소 컬러
VTC-D013R00-AD	130만 화소 IR、AC어댑터 필요

※가로로 스크롤 할 수 있습니다.

플래시라이트 컨트롤러・하드웨어 케이블

플래시라이트 컨트롤러 제품 형번	플래시라이트 컨트롤러 제품 사양	하드웨어 케이블 제품 형번	하드웨어 케이블 사양
VTVFCV-0648-00 VTVFCV-1248-02 VTVFC-V-06-01	조명연결 수 6 조명연결 수 12, 링크 기능 있음 조명연결 수 6	VTTC-M150-07A	0.7m
		VTTC-M150-16A	1.6m
		VTTC-MW151-16A	1.6m 2 분기, 컨트롤러 2대 연결
		VTTC-MF151-16A	1.6m 4 분기, 컨트롤러 4대 연결

※가로로 스크롤 할 수 있습니다.

I/O케이블

I/O케이블 제품 형번	I/O케이블 사양
VTIO-A96SN015E	편측 케이블 1.5m
VTIO-A96SN030E	편측 케이블 3m
VTIO-A96SN050E	편측 케이블 5m
VTIO-B96SW130A	양측 커넥터 3m Keyence PCL　KV-7000/KV-5000/KV-3000 시리즈
VTIO-B96SW150A	양측 커넥터 5m Keyence PCL　KV-7000/KV-5000/KV-3000 시리즈
VTIO-B96SW530A	양측 커넥터 3m YASKAWA 컨트롤러　MP3000/MP2000 시리즈
VTIO-B96SW550A	양측 커넥터 5m YASKAWA 컨트롤러　MP3000/MP2000 시리즈
VTIO-B96SW415A	양측 커넥터 1.5m OMRON PCL　CJ 시리즈/NJ 시리즈/NX 시리즈
VTIO-B96SW430A	양측 커넥터 3m OMRON PCL CJ 시리즈/NJ 시리즈/NX 시리즈
VTIO-B96SW450A	양측 커넥터 5m OMRON PCL CJ 시리즈/NJ 시리즈/NX 시리즈

※가로로 스크롤 할 수 있습니다.

엔코더 케이블

엔코더 케이블 제품 형번	엔코더 케이블 사양
VTEC-M090-15A	1.5m
VTEC-M090-30A	3m

※가로로 스크롤 할 수 있습니다.

외부 기기와 접속 (V9KSDPT8-2M,V9KSDPT8-4M)

VT Digital 카메라・카메라 케이블

카메라 제품 형번	카메라 제품 사양	카메라 케이블 제품 형번	카메라 케이블仕様
VTC-R650M00-VI	6500만 화소 흑백、M42 P1 마운트	VTCC-4SSRN102H VTCC-4SSRN103H VTCC-4SSRL103H VTCC-4SSRR103H	스트레이트 2m 스트레이트 3m L형 LEFT 3m L형 RIGHT 3m
VTC-R650C00-VI	6500만 화소 컬러、M42 P1 마운트
VTC-R250M00-VI	2500만 화소 흑백
VTC-R250C00-VI	2500만 화소 컬러
VTC-R120M00-SE	1200만 화소 흑백
VTC-R120C00-SE	1200만 화소 컬러
VTC-12MWM00-VI	1200만 화소 흑백、M42 P1 마운트
VTC-12MWC00-VI	1200만 화소 컬러、M42 P1 마운트
VTC-R120M0 S-Series	1200만 화소 흑백 초심도
VTC-R090M00-SE	900만 화소 흑백
VTC-R090C00-SE	900만 화소 컬러
VTC-R050M00-SE	500만 화소 흑백
VTC-R050C00-SE	500만 화소 컬러
VTC-R050M0 S-Series	500만 화소 흑백 초심도
VTC-R050C0 S-Series	500만 화소 컬러 초심도
VTC-400PM00-VI	400만 화소 흑백
VTC-R030M00-SE	300만 화소 흑백
VTC-R030C00-SE	300만 화소 컬러
VTC-200PM00-VI	200만 화소 흑백
VTC-200PC00-VI	200만 화소 컬러
VTC-25MCM00-NV	2500만 화소 흑백、F마운트、AC어댑터 필요	VTCC-4MSRN103H	스트레이트 3m
VTC-R120M00-SE	1200만 화소 흑백	VTCC-3SSRN001H VTCC-3SSRN003H VTCC-3SSRN005H VTCC-3SSRU003H VTCC-3SSRU005H VTCC-3SSRD003H VTCC-3SSRD005H VTCC-3SSRR003H VTCC-3SSRR005H VTCC-3SSRL003H VTCC-3SSRL005H	스트레이트 1m 스트레이트 3m 스트레이트 5m L형 UP 3m L형 UP 5m L형 DOWN 3m L형 DOWN 5m L형 RIGHT 3m L형 RIGHT 5m L형 LEFT 3m L형 LEFT 5m
VTC-R120C00-SE	1200만 화소 컬러
VTC-12MWM00-VI	1200만 화소 흑백、M42 P1 마운트
VTC-12MWC00-VI	1200만 화소 컬러、M42 P1 마운트
VTC-R120M0 S-Series	1200만 화소 흑백 초심도
VTC-R090M00-SE	900만 화소 흑백
VTC-R090C00-SE	900만 화소 컬러
VTC-R050M00-SE	500만 화소 흑백
VTC-R050C00-SE	500만 화소 컬러
VTC-R050M0 S-Series	500만 화소 흑백 초심도
VTC-R050C0 S-Series	500만 화소 컬러 초심도
VTC-D050M0A-SE	500만 화소 흑백
VTC-D050C0A-SE	500만 화소 컬러
VTC-D050M0 S-Series	500만 화소 흑백 초심도
VTC-D050C0 S-Series	500만 화소 컬러 초심도
VTC-400PM00-VI	400만 화소 흑백
VTC-R030M00-SE	300만 화소 흑백
VTC-R030C00-SE	300만 화소 컬러
VTC-D030M00-SE	300만 화소 흑백
VTC-D030C00-SE	300만 화소 컬러
VTC-200PM00-VI	200만 화소 흑백
VTC-200PC00-VI	200만 화소 컬러
VTC-D016M0A-SE	160만 화소 흑백
VTC-D016C0A-SE	160만 화소 컬러
VTC-D013R00-AD	130만 화소 IR、AC어댑터 필요

※가로로 스크롤 할 수 있습니다.

플래시라이트 컨트롤러・하드웨어 케이블

플래시라이트 컨트롤러 제품 형번	플래시라이트 컨트롤러 제품 사양	하드웨어 케이블 제품 형번	하드웨어 케이블 사양
VTVFCV-0648-00 VTVFCV-1248-02 VTVFC-V-06-01	조명연결 수 6 조명연결 수 12, 링크 기능 있음 조명연결 수 6	VTTC-M150-07A	0.7m
		VTTC-M150-16A	1.6m
		VTTC-MW151-16A	1.6m 2 분기, 컨트롤러 2대 연결
		VTTC-MF151-16A	1.6m 4 분기, 컨트롤러 4대 연결

※가로로 스크롤 할 수 있습니다.

I/O케이블

I/O케이블 제품 형번	I/O케이블 사양
VTIO-A96SN015E	편측 케이블 1.5m
VTIO-A96SN030E	편측 케이블 3m
VTIO-A96SN050E	편측 케이블 5m
VTIO-B96SW130A	양측 커넥터 3m Keyence PCL　KV-7000/KV-5000/KV-3000 시리즈
VTIO-B96SW150A	양측 커넥터 5m Keyence PCL　KV-7000/KV-5000/KV-3000 시리즈
VTIO-B96SW530A	양측 커넥터 3m YASKAWA 컨트롤러　MP3000/MP2000 시리즈
VTIO-B96SW550A	양측 커넥터 5m YASKAWA 컨트롤러　MP3000/MP2000 시리즈
VTIO-B96SW415A	양측 커넥터 1.5m OMRON PCL　CJ 시리즈/NJ 시리즈/NX 시리즈
VTIO-B96SW430A	양측 커넥터 3m OMRON PCL　CJ 시리즈/NJ 시리즈/NX 시리즈
VTIO-B96SW450A	양측 커넥터 5m OMRON PCL　CJ 시리즈/NJ 시리즈/NX 시리즈

※가로로 스크롤 할 수 있습니다.

엔코더 케이블

엔코더 케이블 제품 형번	엔코더 케이블 사양
VTEC-M090-15A	1.5m
VTEC-M090-30A	3m

※가로로 스크롤 할 수 있습니다.

자주하는 질문

Q비용은 얼마정도 필요한가요？

검사하려는 대상물의 사이즈,택트타임에 따라 구성이 부동하며 가격도 다릅니다.비스코에서는 고객님의 검사요구에 따라 장치와 카메라 등을 제안해드립니다.상세한 내용을 클릭하여 주십시오.https://www.visco-tech.com//korean/helpdesk/contact01/

Q타사제품과의 차이는 무엇인가요？

고정밀 화상처리 기술과 고속처리,인간과 비슷한 검사알고리즘 등이 있습니다.
비스코는 제품을 팔면 끝이 아니라 광학계의 선정부터 자동기의 제안,애프터서비스까지 생산현장에서 실용성이 있는 외관검사 시스템을 제안해드리며 높은 재구매율과 만족도를 얻고있습니다.
보다 많은 고객님의 수요를 만족시켜드리기 위해 화상처리 기술이 더욱 육안에 근접하도록 부단히 노력하고 있습니다.

Q검출가능한 최소결함 사이즈는 얼마인가요？

입수가 편리한 시중에서 판매하는 일반 렌즈와 조명으로 광학계를 구성 시,최소검출 결함사이즈는 대략 직경3~5μm입니다.단지 검사대상의 조건에도 영향이 있기에 실제 정밀도와 성능에 관해서는 샘플테스트로 확인할 필요가 있습니다.

Q화상처리 검사장치를 도입하려면 특별한 전문지식이 필요한가요？

비스코의 화상처리 검사장치는 처음 접하시는 분도 쉽게 사용 가능한것으로 평판이 높습니다.
구입한 고객님께는 교육프로그램(옵션)을 준비하여 원활한 도입을 지원합니다.https://www.visco-tech.com/korean/product/viscosolution/program/

Q구입을 검토중인데 현장에서의 테스트가 가능한가요？

가능합니다.
영업담당자가 직접 방문하여 테스트를 진행하거나 혹은 기재를 무료로 빌려드립니다.상세한 내용을 클릭하여주십시오.https://www.visco-tech.com/korean/helpdesk/contact01/

Q데모 실행은 가능한가요？

가능합니다.
영업담당자가 직접 방문하거나 혹은 도쿄의 본사 혹은 오사카영업소에서의 실행도 가능합니다.
