외관검사의 상식을 뒤엎는
사선에서 검사하는 카메라

초심도 카메라 대각선에서도 전면에 초점!

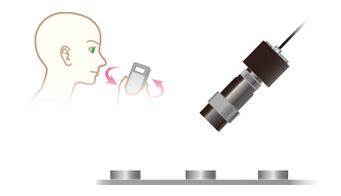

육안으로만 가능했던 검사를 초심도 카메라로 실현

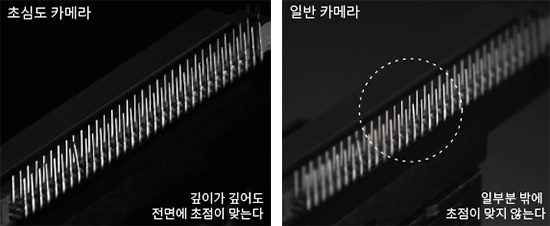

육안 검사 처럼 사선에서 촬영할 때 일반 카메라는 화상의 일부에만 초점을 맞춰 원근법이 생기므로, 촬영된 화상은 검사에 적합하지 않습니다.
초심도 카메라는 이러한 문제점을 전부 해결해드립니다.고정밀 검사를 실현할 뿐만아니라 검사 현장의 원가 절감에도 크게 공헌합니다.

대상기종
VTV-9000ST　VTV-9000miniR　VTV-9000mini

사선에서 촬영함으로써, 위에서 촬영 할 때에는 발견하지 못했던 스크래치나 요철도 잘 보입니다.

정반사광으로
스크래치의 그림자를 생성하여 높은
콘트라스트를 얻어냅니다.

초심도 카메라

일반 카메라로 바로 위에서 촬영

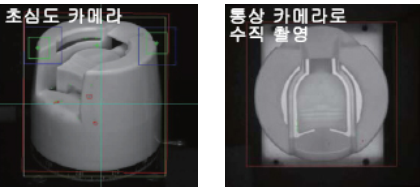

위에서는 보이지 않던 복잡한 형태도 사선에서는 일목요연. 검사가 필요한 부분을 촬영 가능합니다.

＜보도 용 단자 검사＞

＜수지 성형 제품의 결여 검사＞

검사면의 갯수만큼 카메라나 조명을 준비하지 않아도 됩니다. 한번의 촬영으로 3면의 정밀한 화상을 취득할 수 있기에 적은 카메라와 촬영 횟수로 검사가 가능해져,검사 전체의 고속화+원가절감을 실현하였습니다.

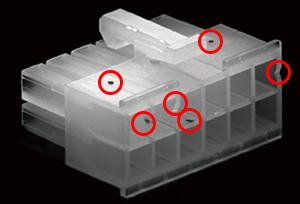

수평,수직 방향에서 촬영시에는 볼수 없었던 커넥터 구멍 부분의 결함도 초심도 카메라로 검출 가능합니다.

수직 촬영

수평 촬영

정면에서 촬영

회전시켜 촬영함으로써 전방위 사각지대가 없는 검사가 가능!

초심도 카메라는 다음과 같은 다양한 검사에서 사용 가능합니다.

코너 부분의 미성형 검사

BGA,LGA의 평탄도 검사

	모델	화소수 （pixel）	화상 전송 속도		외형사이즈 (W) x (H) x (D)
	모델	화소수 （pixel）	표준모드	고속모드	외형사이즈 (W) x (H) x (D)
	VTC-R120M0 S-Series	4080 x 3000	67ms (15fps)	19ms (54fps)	35 x 35 x 40.7 mm

※가로로 스크롤 할 수 있습니다.

모델	화소수 （pixel）	화상 전송 속도		외형사이즈 (W) x (H) x (D)
모델	화소수 （pixel）	표준모드	고속모드	외형사이즈 (W) x (H) x (D)
VTC-D050M0 S-Series	2448 x 2048	29ms (35fps)	-	35 x 35 x 40.7 mm
VTC-D050C0 S-Series	2448 x 2048	29ms (35fps)	-	35 x 35 x 40.7 mm
VTC-R050M0 S-Series	2448 x 2048	29ms (35fps)	7.6ms (132fps)	35 x 35 x 40.7 mm
VTC-R050C0 S-Series	2448 x 2048	29ms (35fps)	7.6ms (132fps)	35 x 35 x 40.7 mm
