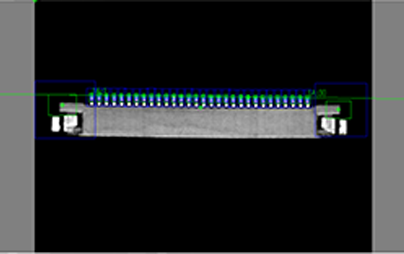

ViSCO의 커넥터 검사는 커넥터 생산에 필요한 검사 항목을 망라하고 있으며, 체크하기만 하면 설정이 완료됩니다. 설정자가 변경되어도 똑같은 설정이 간단하게 가능 합니다.

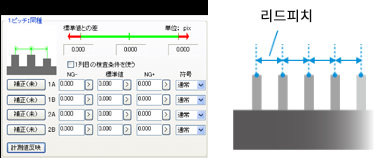

같은 종류의 리드의 검출점간 피치 방향의 거리를 계측합니다.

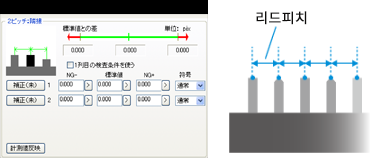

인접한 리드의 검출점간(A종-B종) 의 피치 방향 거리를 계측합니다.

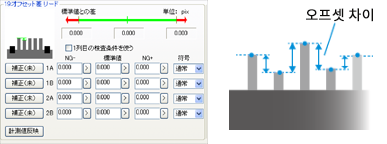

같은 종류의 인접 리드간의 검출점간 오프셋 차이를 계측합니다.
열수: 1열 혹은 2열 (*3열 이상도 반복 처리로 가능 합니다.)
모델(핀 형태) 종류:1종,2종,1종으로 한쪽 반전
배열:페어,번갈아,지그재그

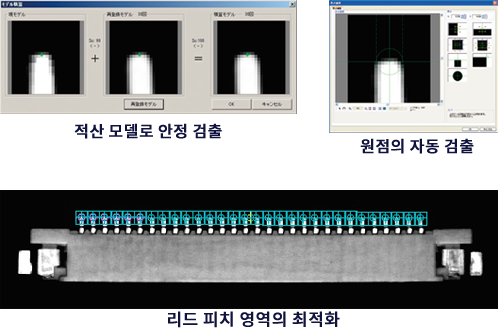

・인식 성능: 복잡한 배경에서도 인식 가능
・정밀도: 1/4~1/2 화소의 반복 정밀도
・간단한 등록: 테두리 선으로 두르기
・고속 처리: 0.2~0.5msec/검색
・복사 기능 (회전,반전 등)
・공유 기능 (기타 타스크와 공유)
・원점 편집

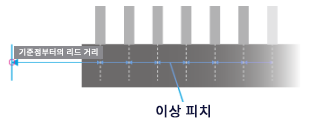

"위치 편차"검사는 커넥터 생산에 있어 중요한 검사중의 하나입니다. 리드나 핀의 위치가 표준 위치인지 확인하는 이 검사는 기준점,기준점과 첫번째 리드와의 거리, 이상 피치의 설정만으로 실행 가능합니다.

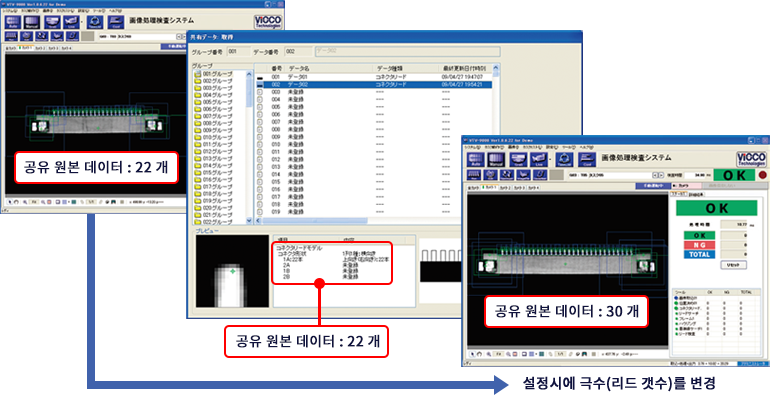

공유 데이터 기능을 사용하면 극수 전개도 쉬워집니다!
커넥터 형태가 동일하고 리드 갯수만 다른 검사 대상일 경우, 공유 데이터를 취득하고 리드 갯수와 몇개의 검사 범위를 변경하기만 하면 검사가 가능해집니다.
또한 공유 데이터는 일괄로 관리되기에 매개변수나 모델 등록이 변경될 경우에도 전부 반영됩니다.
아무리 정밀도 높은 교정을 거치거나, 최대한 일그러짐 등 영향을 피하는 광학계를 이용한다 하더라도 화상 처리에서의 검출값은 실측값과 완전히 같을 수는 없습니다.

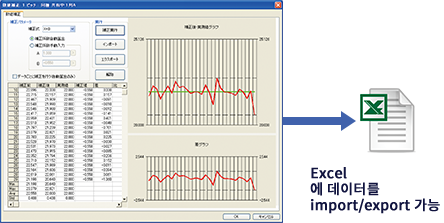

"수치보정"은 화상 처리에서의 검출값을 실측값으로 보정하는 기능입니다. 다만 이 기능은 화상 처리 검출의 반복 정밀도가 높지 않으면 실현할 수 없습니다. 반복 정밀도에 있어서 절대적인 자신과 실적을 갖춘 VTV-9000시리즈이기에 이 기능을 탑재 가능합니다.

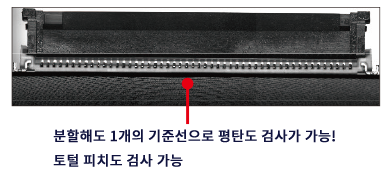

토털 피치나 공통 기준선에서의 평탄도 검사가 가능합니다.
커넥터 촬영에 적합한 가로 형태 사이즈의 카메라 및 조명이 준비되어 있습니다.
저희는 외관검사,화상처리 검사와 관련된 전문가들입니다. 때문에 단순한 메이커가 아닌 화상처리 알고리즘,광학기술,전기/기계의 지식 및 경험을 겸비한 화상처리 검사장치 제조업자로서 종합적인 컨설팅도 가능한 개발형 엔지니어링 기업입니다.
