幾何學形狀模式配對

幾何學形狀
模式配對

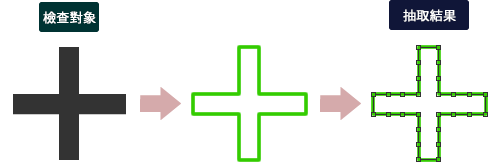

幾何學形狀模式配對不同於正規化相關搜索是求得像素影像為基礎的相關值,而是從影像中抽取特徵(幾何學形狀資訊),並進行定位。

例如,下列情況時更適合使用幾何學形狀的搜索。

  • 對象的輪廓形狀相同,但輪廓內的狀態有差異(濃淡差異,樣式本身差異等情況)
  • 有些損傷
  • 對象傾斜
  • 對象大小不同

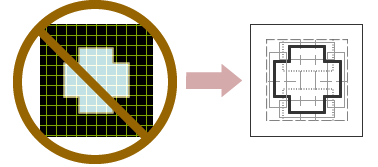

只有幾何學形狀的資訊,與原來相比資料使用更加方便。

作爲幾何學形狀模式配對的結果,將輸出X、Y坐標以及得分(不是相關係數)等。重複位置精度一般公認為比正規化相關搜索高。

ViSCO獨創的幾何學形狀配對GradFinder®

GradFinder®,是以ViSCO獨創算法來實現高速、高精度影像檢出的幾何學形狀模式配對。
利用定位工具所搭載的模式配對功能,從影像中提取幾何學特徵(邊緣等),並從幾何學形狀的特徵中選擇一致程度最高的位置。

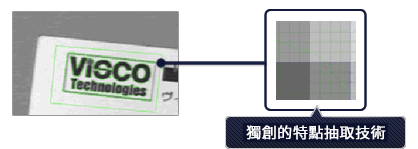

透過獨創的特徵抽取技術以及減少模糊/噪點的配對方式,考慮各種光源條件和偏差,以提高産品的穩定性和信賴度。

亮度/對比度的變化

局部性濃淡變化

樣式內部和背景部分的變化

減少模糊/噪點的影響

方向不一致

幾何學形狀
模式配對的應用

■作爲機械手導引的定位
■作爲檢查或測量前處理的定位

幾何學形狀模式配對的應用範圍同於正規化相關搜索,不過對於變化的對應,可以提供更多的選項。
