是檢出亮度變化最大的點。亮度變化較大的點被視爲對象的形狀和材質變化較大的部分,一般多在邊緣部分,因此稱作爲邊緣檢出處理。
透過對影像中的對象進行微分處理,提取邊緣峰值,並檢出邊緣部的位置有無、數量、長度、方向等對象的邊緣特徵,是影像處理最基本的手法。
從左圖的對象進行分析
※作為基本方式,適用範圍廣。
可以特定影像內對象的邊緣位置等。
就像把尺規對準在檢查對象,設定稱之為緃橫檢出線處理的對象領域,並在檢出線上檢出邊緣。在縱向檢出線上取得的邊緣Y坐標和橫向檢出線上取得的邊緣X坐標作為對象的位置,進行定位。
可以測量影像中的對象長度(1/4像素)。

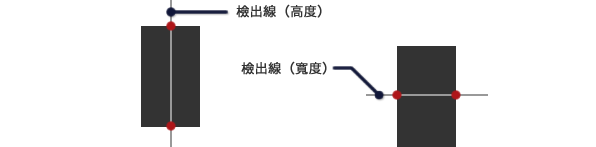

橫跨對象物,指定檢出線,並檢出檢出線上的2個邊緣。算出該邊緣間距離後,再測量對象的寬度、高度、間隙等。
可以判斷影像中的檢查對象有無邊緣。
以對象輪廓直交的形狀來設定多個檢出線,從作為基準的邊緣配置所量測的距離來進行檢查。上圖為檢出線的設定例(左)、缺陷放大(右)。缺陷部份從虛線表示的基準位置的距離開始變大。利用該距離,對缺陷情況進行評估並判定合格與否。
輪廓檢出、連接器針腳檢查等檢查工具應用了邊緣檢出的理論。
