方案
光學系技術

選定符合檢查內容的相機、鏡頭、光源,
取得便於檢查的影像,對於影像處理檢查來說是相當重要的。

相機、鏡頭、光源的種類以及選定方式

針對檢查工件確實採集影像,在影像處理檢查中是最重要的。與檢查裝置一樣,相機、鏡頭、光源也是不可或缺的項目。
以下針對各個代表性的種類和選定方式進行說明。

相機

區域型感測器與線型感測器

特徵 取像時

區域型感測器
影像處理系統取得二維影像的最常見的取像方式。影像尺寸是根據相機來決定的。 一般都是靜止狀態。搭配使用頻閃光源,也可以對動態物件進行取像。

線型感測器
連續取得一維影像( 一排分)的話就能取得二維影像,如同掃描機或影印機原理的拍攝方式。相較於區域型感測器,對較大的物體連續取像時更加有效。 取像時相機或物件需要按照一定的方向移動。

※你可以滾動到一邊

黑白相機與彩色相機

特徴
黑白相機 由於彩色相機在色差以及光源色選定方面有限制,因此在影像處理時幾乎都使用黑白相機。
彩色相機 彩色相機適用於檢查對象的色差檢出和色斑的判定等。
與黑白相機的濃淡影像相比,有3倍的資料量,所以需要更高性能的影像處理裝置。

1CCD彩色相機的解析度

1CCD分

CCD的顏色濾波一般如左圖的配列形式。人眼對綠色的反應度較高,所以綠色偏多。將光電二極管個別分配至R,G,G,B,並記錄為1張影像。這樣的話解析度會降到原來像素數的1/4。於是利用每個像素周邊的像素輸出來進行插值運算,作出RGB。

鏡頭

遠心鏡頭與CCTV鏡頭

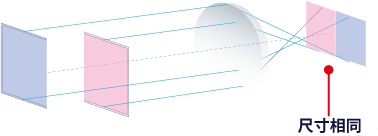

■遠心鏡頭與CCTV鏡頭

・因為物體主光線平行於光軸,所以沒有視角。
 →拍攝尺寸不會變
・周邊幾乎沒變形,
 適合高精度測量景深方向(Z軸)的尺寸
・視野在50mm以下的情況

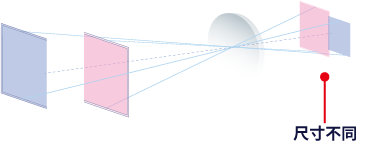

■CCTV鏡頭

・拍攝尺寸會根據工作距離有變動
 ・適合重視成本甚於精度的情況
・視野較大的情況(約50mm 以上)

遠心鏡頭的特長

■ 可以從同一方向對有縱深的物體進行取像

例)從正上方看連接器針腳
遠心鏡頭

可以拍攝所有針腳的尖端部分
非遠心鏡頭

看到針腳側面,有偏差

■ 即便檢查對象到鏡頭之間有距離的變化,比例因數(鏡頭倍率)也不會變。

例)對於鏡頭,從斜面角度取像
遠心鏡頭

不受WD的影響,
拍出筆直的影像
非遠心鏡頭

根據WD,
出現遠近感

光源

符合檢查的光源選定

只要改變打光方式,就會對取像的對比度影響很大,由此可見,光源技術是影像處理成功的關鍵。初期的光源選定需要謹慎挑選(符合檢查對象的打光方式,波長,形狀)。

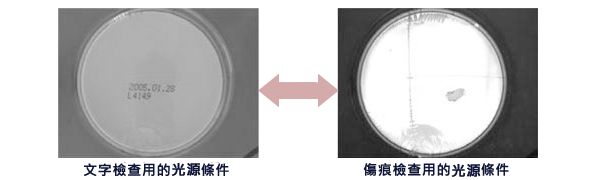

從同一方向對一個工件所拍攝的影像,光是光源的變換就有如此大的不同!

3個選定要點

  • 打光方式
    根據檢查對象表面的形狀或凹凸以及檢查內容來選定。
  • 光源顏色(周波數)
    針對檢查對象的顏色或所要檢出的部分進行白化或黑化,強調希望檢出部份,並進行取像。
  • 光源形狀
    根據檢查對象的形狀或大小、打光方式、影像處理檢查裝置的安裝場所來選定。
