產品陣容
VTV-9000mini

高速、高性能標準機型

VTV-9000系列中較小型的主機。搭載了獨自設計的板卡,在OS的牢固性下加上省空間型的機型,完美實現了高速、高性能。

〈規格〉
4相機規格

硬體規格

型號 V9KTDPL7-4MV
相機模式 標準(可混用不同像素的相機)
相機最大連接數 4台
外形尺寸 230(W)× 205(D)× 82(H)mm
重量 2.7kg
消耗功率 144W以下

※你可以滾動到一邊

外形尺寸圖

1200萬像素黑白/彩色

型號 像素数
(pixel)
影像傳輸速度 外形尺寸
(W) x (H) x (D)
標準模式 高速模式
モノクロ VTC-R120M00-SE 4080x3000 67ms
(15fps)
19ms
(54fps)
35x35x40.7mm
カラー VTC-R120C00-SE
モノクロ VTC-12MWM00-VI 4096x3072 91ms
(11fps)
24ms
(42fps)
55x55x30mm
カラー VTC-12MWC00-VI

※你可以滾動到一邊

900萬像素黑白/彩色

型號 像素数
(pixel)
影像傳輸速度 外形尺寸
(W) x (H) x (D)
標準模式 高速模式
黑白 VTC-R090M00-SE 4080x2160 50ms
(20fps)
14ms
(74fps)
35x35x40.7mm
彩色 VTC-R090C00-SE

※你可以滾動到一邊

500萬像素黑白/彩色

型號 像素数
(pixel)
影像傳輸速度 外形尺寸
(W) x (H) x (D)
標準模式 高速模式
黑白 VTC-R050M00-SE 2448x2048 29ms
(35fps)
7.6ms
(132fps)
35x35x40.7mm
彩色 VTC-R050C00-SE
黑白 VTC-D050M0A-SE 2448x2048 - 35x35x40.7mm
彩色 VTC-D050C0A-SE

※你可以滾動到一邊

400萬像素黑白

型號 像素数
(pixel)
影像傳輸速度 外形尺寸
(W) x (H) x (D)
標準模式 高速模式
黑白 VTC-400PM00-VI 2048x2048 26ms
(38fps)
6.7ms
(150fps)
29x29x55mm

※你可以滾動到一邊

300萬像素黑白/彩色

型號 像素数
(pixel)
影像傳輸速度 外形尺寸
(W) x (H) x (D)
標準模式 高速模式
黑白 VTC-D030M00-SE 2048×1536 19ms
(52fps)
- 35x35x40.7mm
彩色 VTC-D030C00-SE
黑白 VTC-R030M00-SE 2048×1536 19ms
(52fps)
5.2ms
(193fps)
35x35x40.7mm
彩色 VTC-R030C00-SE

※你可以滾動到一邊

200萬像素黑白/彩色

型號 像素数
(pixel)
影像傳輸速度 外形尺寸
(W) x (H) x (D)
標準模式 高速模式
黑白 VTC-200PM00-VI 2048x1088 14ms
(70fps)
3.6ms
(280fps)
29x29x55mm
彩色 VTC-200PC00-VI

※你可以滾動到一邊

160萬像素黑白/彩色

型號 像素数
(pixel)
影像傳輸速度 外形尺寸
(W) x (H) x (D)
標準模式 高速模式
黑白 VTC-D016M0A-SE 1440x1080 6.4ms
(156fps)
- 28x28x40mm
彩色 VTC-D016C0A-SE

※你可以滾動到一邊

130萬像素IR

型號 像素数
(pixel)
影像傳輸速度 外形尺寸
(W) x (H) x (D)
標準模式 高速模式
IR VTC-D013R00-AD 1248x1024 7.8ms
(129fps)
- 58x58x90mm

※你可以滾動到一邊

所有相機皆可對應局部取像。
VT Digital相機是ViSCO獨創的數位相機。
外形尺寸不含接頭部份。

VT Digital相機線

產品名稱 型號 接頭形狀
(相機側-影像主機側)
形狀
3m 耐撓規格 VTCC-3SSRN003H SDR-SDR 直型
VTCC-3MSRN003H MDR-SDR
5m 耐撓規格 VTCC-3SSRN005H SDR-SDR 直型
VTCC-3MSRN005H MDR-SDR
3m 耐撓規格L型 VTCC-3SSRU003H SDR-SDR L型 UP
5m 耐撓規格L型 VTCC-3SSRU005H SDR-SDR L型 UP
3m 耐撓規格L型 VTCC-3SSRD003H SDR-SDR L型 DOWN
5m 耐撓規格L型 VTCC-3SSRD005H SDR-SDR L型 DOWN
高速相機專用3m 耐撓規格 VTCC-4SSRN103H SDR-SDR 直型
高速相機專用3m 耐撓規格 VTCC-4MSRN003H MDR-SDR 直型

※你可以滾動到一邊

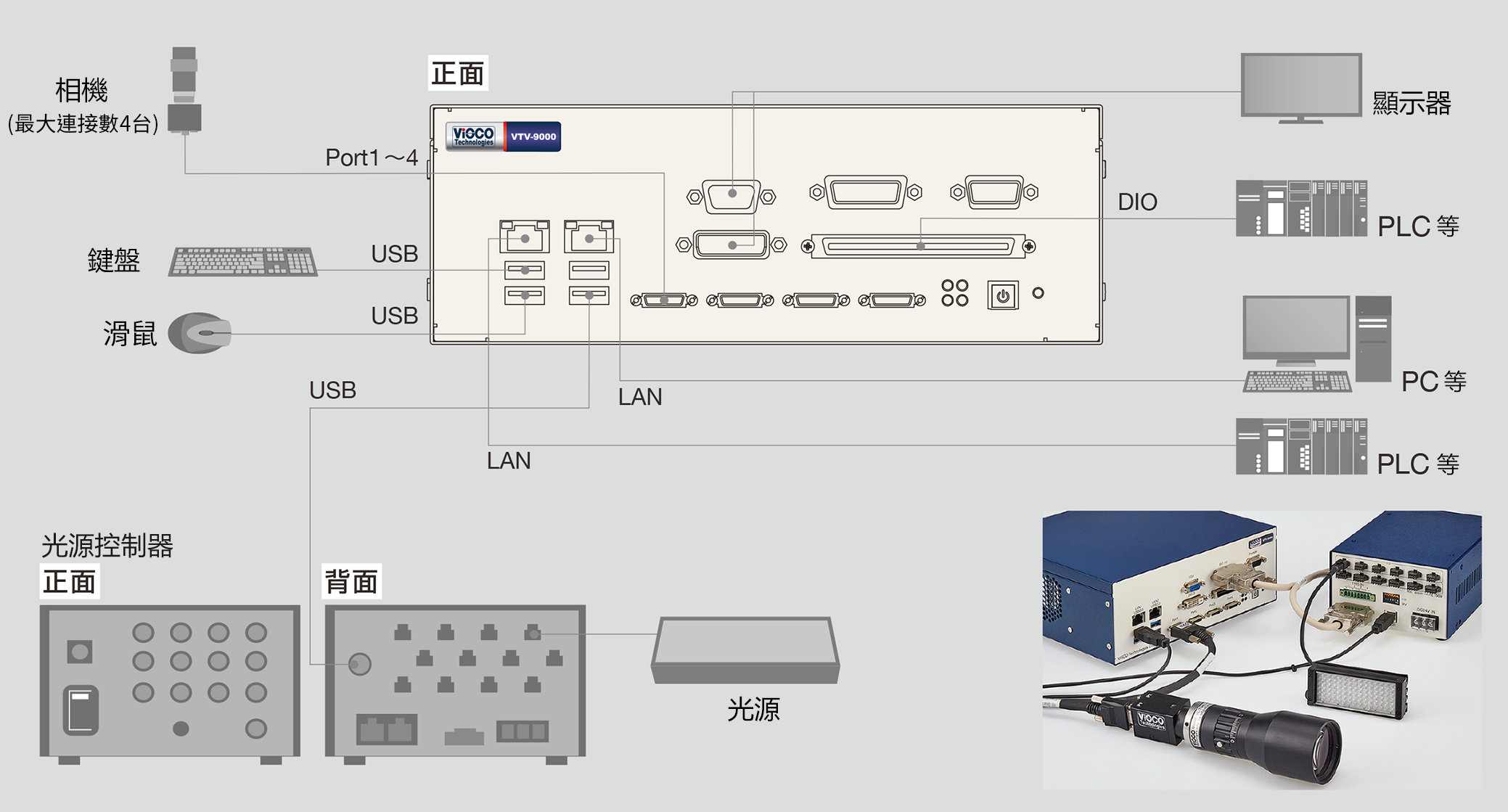

系統架構一例

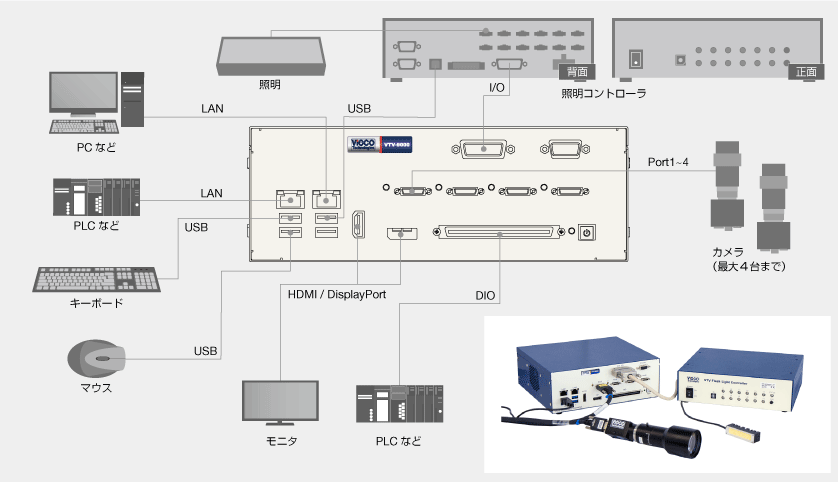

例:VTV-9000mini和光源控制器

VTV-9000miniと照明コントローラの構成例イメージ

與外部機器的連接

VT Digital相機・相機線
相機型號 相機規格 相機線型號 相機線規格
VTC-R120M00-SE 1200萬像素黑白 VTCC-3SSRN001H
VTCC-3SSRN003H
VTCC-3SSRN005H
VTCC-3SSRU003H
VTCC-3SSRU005H
VTCC-3SSRD003H
VTCC-3SSRD005H
VTCC-3SSRR003H
VTCC-3SSRR005H
VTCC-3SSRL003H
VTCC-3SSRL005H
標準型 1m
標準型 3m
標準型 5m
L型 UP 3m
L型 UP 5m
L型 DOWN 3m
L型 DOWN 5m
L型 RIGHT 3m
L型 RIGHT 5m
L型 LEFT 3m
L型 LEFT 5m
VTC-R120C00-SE 1200萬像素彩色
VTC-12MWM00-VI 1200萬像素黑白、M42 P1接環
VTC-12MWC00-VI 1200萬像素彩色、M42 P1接環
VTC-R120M0 S-Series 1200萬像素黑白超深度
VTC-R090M00-SE 900萬像素黑白
VTC-R090C00-SE 900萬像素彩色
VTC-R050M00-SE 500萬像素黑白
VTC-R050C00-SE 500萬像素彩色
VTC-R050M0 S-Series 500萬像素黑白超深度
VTC-R050C0 S-Series 500萬像素彩色超深度
VTC-D050M0A-SE 500萬像素黑白
VTC-D050C0A-SE 500萬像素彩色
VTC-D050M0 S-Series 500萬像素黑白超深度
VTC-D050C0 S-Series 500萬像素彩色超深度
VTC-400PM00-VI 400萬像素黑白
VTC-R030M00-SE 300萬像素黑白
VTC-R030C00-SE 300萬像素彩色
VTC-D030M00-SE 300萬像素黑白
VTC-D030C00-SE 300萬像素彩色
VTC-200PM00-VI 200萬像素黑白
VTC-200PC00-VI 200萬像素彩色
VTC-D016M0A-SE 160萬像素黑白
VTC-D016C0A-SE 160萬像素彩色
VTC-D013R00-AD 130萬像素 IR、需AC電源

※你可以滾動到一邊

閃頻控制器・硬體觸發線
閃頻控制器型號 閃頻控制器規格 硬體觸發線型號 硬體觸發線規格
VTVFCV-0648-00
VTVFCV-1248-02
VTVFC-V-06-01
光源連接數6
光源連接數12、有串接功能
光源連接數6
VTTC-M150-07A 0.7m
VTTC-M150-16A 1.6m
VTTC-MW151-16A 1.6m2歧、連接2台控制器
VTTC-MF151-16A 1.6m4歧、連接4台控制器

※你可以滾動到一邊

I/O 線
I/O 線型號 I/O 線規格
VTIO-A96SN015E 單側散線 1.5m
VTIO-A96SN030E 單側散線 3m
VTIO-A96SN050E 單側散線 5m
VTIO-B96SW130A 雙側連接器 3m Keyence PCL KV-7000/KV-5000/KV-3000系列
VTIO-B96SW150A 雙側連接器 5m Keyence PCL KV-7000/KV-5000/KV-3000系列
VTIO-B96SW530A 雙側連接器 3m YASKAWA 控制器 MP3000/MP2000系列
VTIO-B96SW550A 雙側連接器 5m YASKAWA 控制器 MP3000/MP2000系列
VTIO-B96SW415A 雙側連接器 1.5m OMRON PCL CJ系列/NJ系列/NX系列
VTIO-B96SW430A 雙側連接器 3m OMRON PCL CJ系列/NJ系列/NX系列
VTIO-B96SW450A 雙側連接器 5m OMRON PCL CJ系列/NJ系列/NX系列

※你可以滾動到一邊

編碼器線纜
編碼器線纜型號 編碼器線纜規格
VTEC-M090-15A 1.5m
VTEC-M090-30A 3m

※你可以滾動到一邊

常見問題

Q成本大概需要多少?
A

構成和價格根據待測物的尺寸和檢查時間而不同。ViSCO為了滿足客戶的各種檢測需求,將提供各種影像處理檢查裝置和相機等。詳情請點選此處

Q與其他公司產品的差異是什麼?
A

有高精度影像處理技術、高速處理、近乎人類的檢查演算法等。
ViSCO產品售出後,從光學系的選定到自動機的建議以及後續服務,將提供生產現場上實用的外觀檢查系統方案,得到了極高的回購率和客戶滿意度。
為了能夠滿足客戶的需求,我們也不斷地致力開發更接近目檢的影像處理技術。

Q可以檢出的最小缺陷是多小?
A

搭配一般市售的鏡頭與光源的話,可檢測的最小缺陷大小約為直徑3~5μm。不過也會受到工件的自身條件,因此需要進行樣品測試來確認實際的精度和性能。

Q想要導入影像處理檢查裝置的話,是否必需具備特別的專業知識?
A

ViSCO的影像處理檢查裝置設定簡單易懂,針對使用者,我們會進行培訓(另外收費),協助順利導入使用。

Q打算購入,可以做現場測試嗎?
A

可以。由我們營業擔當訪問並於現場做測試,或者可以無償借出器材。詳情請點選此處

Q可以做樣機測試嗎?
A

可以。由我們營業擔當拜訪,或者在東京的總公司或大阪辦事處實施。
