產品陣容

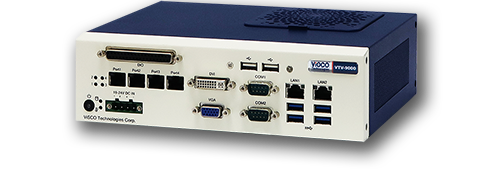

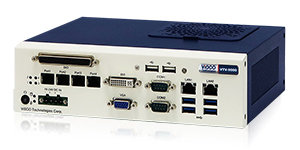

VTV-9000C

小巧,高性能基本機種

VTV-9000系列中,小型的影像處理檢查裝置。具備FA機器的牢固性及小型化省空間的主機。可達到與高階機種相同的功能及架構。亦可對應5m以上的相機線。

※可連接ViSCO的VT Digital E數位相機。

硬體規格

型號 V9KCEPL3-4MV
相機最大連接數 4台(可混用不同像素的相機)
外形尺寸 230(W)× 175(D)× 70(H)mm
重量 2.4kg
消耗功率 220W以下

※你可以滾動到一邊

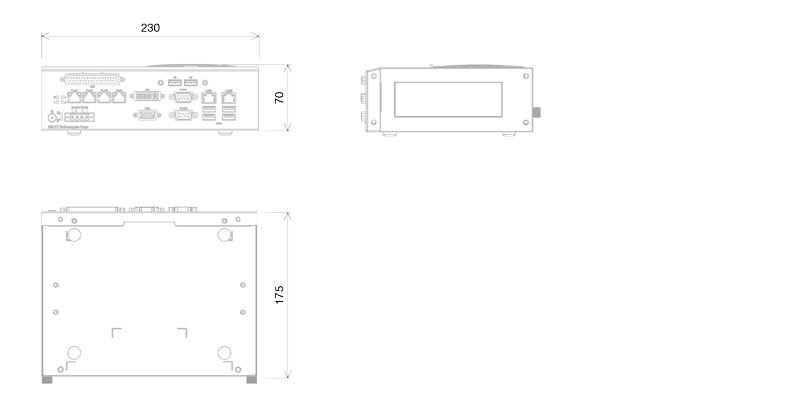

外形尺寸圖

500萬像素黑白/彩色

型號 像素数
(pixel)
影像傳輸速度 外形尺寸
(W) x (H) x (D)
モノクロ VTC-E050M00-SE 2448x2048 48ms
(21fps)
35x35x53.4mm
カラー VTC-E050C00-SE 35x35x53.7mm
モノクロ VTC-E050M00-SN 29x29x53mm
カラー VTC-E050C00-SN

※你可以滾動到一邊

300萬像素黑白/彩色

型號 像素数
(pixel)
影像傳輸速度 外形尺寸
(W) x (H) x (D)
モノクロ VTC-E030M00-SE 2048x1536 30ms
(33fps)
35x35x53.4mm
カラー VTC-E030C00-SE 35x35x53.7mm
モノクロ VTC-E030M00-SN 29ms
(35fps)
29x29x53mm
カラー VTC-E030C00-SN

※你可以滾動到一邊

200萬像素黑白/彩色

型號 像素数
(pixel)
影像傳輸速度 外形尺寸
(W) x (H) x (D)
モノクロ VTC-200EM10-SE 1616x1236 33ms
(30fps)
35x35x55.9mm
カラー VTC-200EC10-SE

※你可以滾動到一邊

160萬像素黑白/彩色

型號 像素数
(pixel)
影像傳輸速度 外形尺寸
(W) x (H) x (D)
モノクロ VTC-E016M00-SE 1440x1080 14ms
(71fps)
35x35x53.4mm
カラー VTC-E016C00-SE 35x35x53.7mm
モノクロ VTC-E016M00-SN 14ms
(69fps)
29x29x53mm
カラー VTC-E016C00-SN
モノクロ VTC-E016M00-SN
(像素合併模式)
720x540 6.5ms
(153fps)

※你可以滾動到一邊

VT Digital E相機線

製品名 型號 接頭形狀(相機側-影像主機側)
3m 耐撓規格 VTCC-ERJRN-03D 附固定螺絲RJ-RJ
5m 耐撓規格 VTCC-ERJRN-05D 附固定螺絲RJ-RJ
10m 耐撓規格 VTCC-ERJRN-10D 附固定螺絲RJ-RJ
3m 耐撓規格 VTCC-ERJRD-03H 附固定螺絲RJ-RJ
5m 耐撓規格 VTCC-ERJRD-05H 附固定螺絲RJ-RJ
3m 耐撓規格 VTCC-ERJRU-03H 附固定螺絲RJ-RJ
5m 耐撓規格 VTCC-ERJRU-05H 附固定螺絲RJ-RJ

※你可以滾動到一邊

系統架構

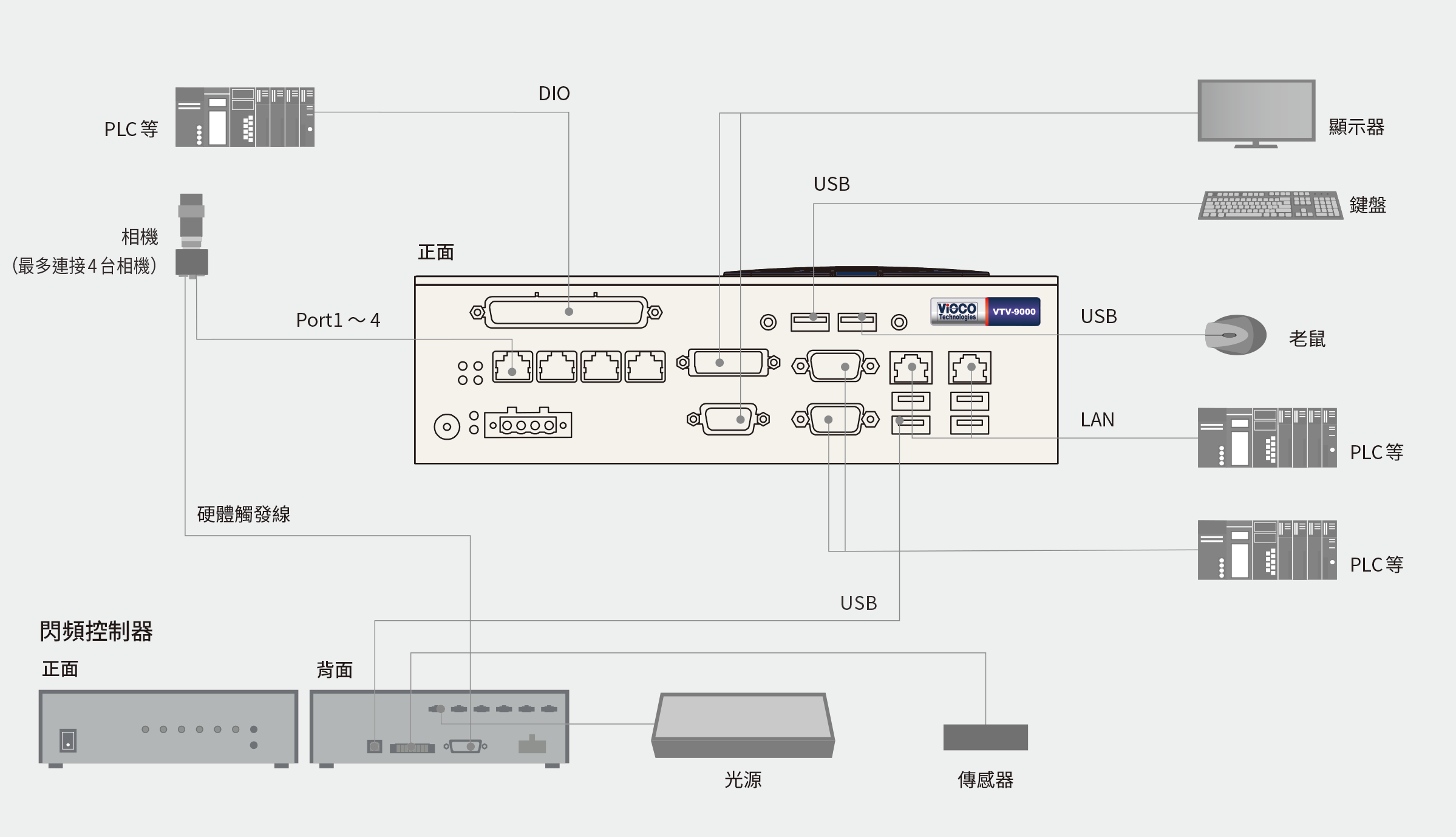

系統架構一例:VTV-9000C和閃頻控制器

系統架構一例:VTV-9000C和閃頻控制器

與外部機器的連接

VT Digital E相機・相機線
相機型號 相機規格 相機線型號 相機線規格
VTC-E050M00-SE 500萬像素黑白 VTCC-ERJRN-03D
VTCC-ERJRN-05D
VTCC-ERJRN-10D
VTCC-ERJRD-03H
VTCC-ERJRD-05H
標準型 3m
標準型 5m
標準型 10m
L型 DOWN 3m
L型 DOWN 5m
VTC-E050M00-SE 500萬像素彩色
VTC-E030M00-SE 300萬像素黑白
VTC-E030M00-SE 300萬像素彩色
VTC-E016M00-SE 160萬像素黑白
VTC-E016M00-SE 160萬像素彩色
VTC-E050M00-SN 500萬像素黑白 VTCC-ERJRN-03D
VTCC-ERJRN-05D
VTCC-ERJRN-10D
VTCC-ERJRU-03H
VTCC-ERJRU-05H
標準型 3m
標準型 5m
標準型 10m
L型 UP 3m
L型 UP 5m
VTC-E050C00-SN 500萬像素彩色
VTC-E030M00-SN 300萬像素黑白
VTC-E030C00-SN 300萬像素彩色
VTC-E016M00-SN 160萬像素黑白
VTC-E016C00-SN 160萬像素彩色

※你可以滾動到一邊

閃頻控制器・硬體觸發線
閃頻控制器型號 閃頻控制器規格 硬體觸發線型號 硬體觸發線規格
VTVFCV-0648-00
VTVFCV-1248-02
VTVFC-V-06-01
光源連接數6
光源連接數12、有串接功能
光源連接數6
VTTC-E040-16E
VTTC-EA040-01E
VTTC-EB040-01E
1.6m
分歧線0.1m
分歧H/W觸發線1.5m
VTTC-N040-16E
VTTC-NA040-01E
VTTC-NB040-01E
1.6m
分歧線0.1m
分歧H/W觸發線1.5m

※你可以滾動到一邊

I/O 線
I/O 線型號 I/O 線規格
VTIO-A37SN015A 單側散線 1.5m
VTIO-A37SN030A 單側散線 3m
VTIO-A37SN050A 單側散線 5m
VTIO-B37SN130L 雙側連接器 3m Keyence PCL KV-7000/KV-5000/KV-3000系列
VTIO-B37SN150L 雙側連接器 5m Keyence PCL KV-7000/KV-5000/KV-3000系列
VTIO-B37SN320A 雙側連接器 2m YASKAWA 控制器 MP3000/MP2000系列
VTIO-B37SW430L 雙側連接器 3m OMRON PCL CJ系列/NJ系列
VTIO-B37SW450L 雙側連接器 5m OMRON PCL CJ系列/NJ系列

※你可以滾動到一邊

常見問題

Q成本大概需要多少?
A

構成和價格根據待測物的尺寸和檢查時間而不同。ViSCO為了滿足客戶的各種檢測需求,將提供各種影像處理檢查裝置和相機等。詳情請點選此處

Q與其他公司產品的差異是什麼?
A

有高精度影像處理技術、高速處理、近乎人類的檢查演算法等。
ViSCO產品售出後,從光學系的選定到自動機的建議以及後續服務,將提供生產現場上實用的外觀檢查系統方案,得到了極高的回購率和客戶滿意度。
為了能夠滿足客戶的需求,我們也不斷地致力開發更接近目檢的影像處理技術。

Q可以檢出的最小缺陷是多小?
A

搭配一般市售的鏡頭與光源的話,可檢測的最小缺陷大小約為直徑3~5μm。不過也會受到工件的自身條件,因此需要進行樣品測試來確認實際的精度和性能。

Q想要導入影像處理檢查裝置的話,是否必需具備特別的專業知識?
A

ViSCO的影像處理檢查裝置設定簡單易懂,針對使用者,我們會進行培訓(另外收費),協助順利導入使用。

Q打算購入,可以做現場測試嗎?
A

可以。由我們營業擔當訪問並於現場做測試,或者可以無償借出器材。詳情請點選此處

Q可以做樣機測試嗎?
A

可以。由我們營業擔當拜訪,或者在東京的總公司或大阪辦事處實施。
