產品陣容
次元 -JIGEN-

大型產品的高速分割取像裝置

藉由檢查時間的縮短,將目檢工程推向自動化。
對應汽車集線盒,基板,手機、平板的外觀等大型產品。

次元的特長
多軸 最大5軸,XYZ+θ+傾斜的獨立機構
■輕鬆完成150×100mm左右的大型物件的移動、翻動、搖動、相機光源移動等複雜動作,並且達到高精度的操控。
高速 高速、高精度地完成大型產品的檢查
■再複雜的多軸機構也能高速稼働,縮短檢查時間。
對150mm×100mm左右的大型物,每個只需11秒*
*5個面30次取像時

次元 -JIGEN-的影片介紹

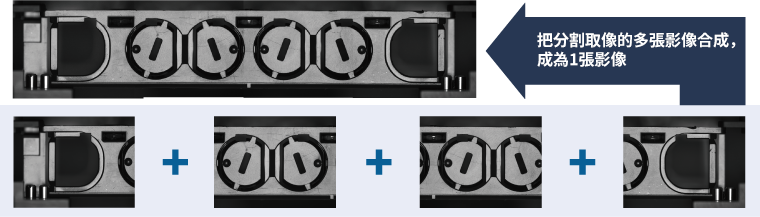

檢查圖例

對每個工站所採集的影像,進行無縫連接,成為一張影像來處理。將原以目視檢查轉為自動化,有助於提高更加穩定的品質和生產性。

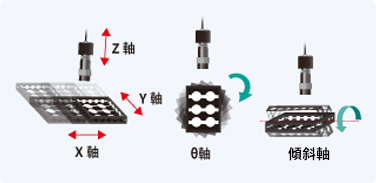

次元機構
XYZ+θ+傾斜的多軸機構,將工件進行分割取像後進行檢查的系統
VTV-9000miniR+ 高速、高像素相機
高速影像採集的ViSCO影像處理檢查装置VTV-9000miniR與高速/高像素相機的組合使用,實現了工件所需的精度與處理時間
超高精細的ViSCO影像連接!

不失檢查精度的ViSCO影像處理技術

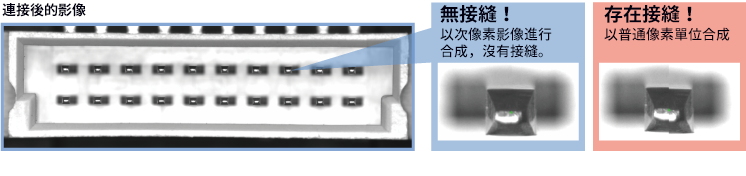

無接縫的影像連接

把多張影像合成為1張,能完成單張時無法檢出的檢查或橫跨分割影像之間的量測和檢查。大部分分割影像檢查,需要對每個相機進行檢查設定,但ViSCO可以整合設定,所以能縮減工時。此外,合成影像是以次像素貼合,連接後便能直接進行檢查和測量。

利用統計上正確的良品,可以達到高精度且穩定的檢查效果

工業產品不見得會在相同的環境下或使用相同的材料生產出一模一樣的產品,多少會存在細微的差異。ViSCO獨創的檢查工具【DefFinder®】,登録多組模版來對應那些細微的偏差,可以穩定的檢出傷痕、髒污、異物等外觀上的缺陷。

系統架構

VTV-9000miniR
(影像處理檢查裝置)
強調高速取像,更加進化的
VTV-9000mini高階版
標準機型VTV-9000mini的進化。
取像速度倍增。
對應相機模式 標準/高速
(可混合使用像素不同的相機)
相機最大連接數 2台
外形尺寸
*1 外形尺寸不含接頭部份
230(W)× 205(D)× 82(H)mm
重量 2.7kg
消耗功率 144W以下
相機 高速模式對應
高速處理×高精細的
外觀檢查
完美實現了所需的
處理時間和高精度。
相機 1200萬像素
像素数 3984x3000
影像傳輸速度 19.2ms (52fps)
外形尺寸 68(W)×68(H)×81(D)mm
光源控制器
VTVLC系列
根據影像的採集時機,
可設定LED光源的發光、關閉及調光
只需連接VTV-9000系列,
就可達到即時控制。
