連接器檢查
ViSCO的連接器檢查
獲得業界極高的評價

網羅了連接器生產所需的檢查項目,
簡單設定,免除了檢查設定的偏差,獲得業界很高的評價。

常見的問題

需要具有豐富的
連接器檢查項目的
檢查裝置
希望把現在
複雜的設定
變得簡單
想要可以對應
不同PIN數的
檢查裝置
ViSCO為您解決!

網羅了連接器生產所需的檢查項目

ViSCO的連接器檢查包含連接器生產所需的各種檢查項目,只需確認設定方法,便可簡單完成設定。因此也避免了操作人員不同而造成的偏差。

獲得業界好評的理由
  • ①網羅連接器所需的70餘種檢查項目
  • ②針腳排列的多樣化
  • ③檢出性能高
  • ④對應偏位檢查
  • ⑤資料共用功能
  • ⑥與實測值相關的便利補正功能
  • ⑦利用分割取像的影像進行合成演算、影像合成
  • ⑧連接器專用的相機、光源

網羅連接器所需的70餘種檢查項目


針腳間距測量(同種)

測量同種的針腳檢出點間距方向的距離。

針腳間距測量(鄰接)

測量鄰接的針腳檢出點(A類・B類)間距方向的距離。

針腳偏移差測量

測量同種鄰接針腳的檢出點之間的偏移差。

針腳排列的多樣化

列數:1列或2列(※透過反復操作的話就能完成3列以上)
模版(PIN的形狀)的種類:1種,2種,1種的單側翻轉
排列:組合、交替、鉅齒狀

缺腳對應

高檢出性能

・識別性:即使在複雜的背景下也能識別
・精度:1/4~1/2 像素的重複精度
・簡單登錄:只需要框住範圍
・高速處理:0.2~0.5msec/搜索
・複製功能(旋轉、翻轉等)
・共用功能(與其他任務共用)
・原點編輯功能

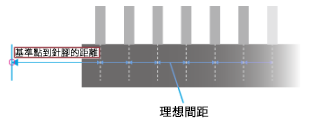

對應偏位檢查

"針腳偏位"是連接器生產時重要的檢查之一。只需設定基準點、基準點到針腳的距離、理想間距就可檢查針腳和PIN的位置是否正確。

資料共享功能

利用資料共享功能,簡單進行極數展開!
連接器形狀相同,但針腳數不一樣的時候,取得共享資料並更改針腳數和幾個檢查框的話就可進行檢查。
由於共享資料是統一管理的,當參數或模版登錄有變更時就會立即反映。

與實測值相關的便利補正功能

即便精度再好的校正,不受失真影響的光學系,也無法避免檢測值和實際尺寸的差異。
"數值補正"就是把影像處理的檢測值補正為實測值的功能。但該功能只能在影像處理檢出的重複精度高的情況下才能實現。而VTV-9000在重複精度上有絕對的信心,並已擁有豐富的實績,因此才能搭載此功能。

分割採集的影像進行合成演算、影像合成

可檢查總間距或共用基準線的共面度。

連接器專用的相機、光源



適合拍攝連接器的橫長尺寸的相機及光源。
